绿色低碳胶凝材料的创新突破——硫铝铁系低碳胶凝材料技术解读

在“十五五”规划开局之年，绿色低碳已成为建材行业转型发展的核心方向。传统硅酸盐水泥生产过程中，石灰石分解和燃煤消耗产生大量二氧化碳排放，约占全球人为碳排放的8%。硫铝铁系低碳胶凝材料的成功研发，为建材行业绿色转型提供了全新解决方案。

一、产品定义与技术原理

硫铝铁系低碳胶凝材料是由无水硫铝酸钙（C₄A₃S）、硅酸二钙（C₂S）和铁相固溶体（C₄AF-C₆AF₂） 为主要矿物组成的熟料，掺加适量混合材和石膏共同粉磨制成的水硬性胶凝材料。

该产品的标准《硫铝铁系低碳胶凝材料》（T/CCPA42—2023）已通过中国混凝土与水泥制品协会审查，首次明确了该材料的组分、等级、技术要求及试验方法。

二、关键技术性能

细度：比表面积≥350m²/kg，确保充分水化反应

凝结时间：初凝≥25min，终凝≤180min（可按用户需求调整）

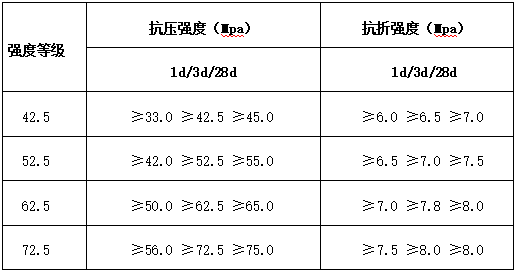

微膨胀性能：稳定可控，有效补偿收缩

三、与传统硫铝酸盐水泥的四大优势对比

与传统硫铝酸盐水泥相比，硫铝铁系低碳胶凝材料具有以下显著优势：

1、更优的抗海水侵蚀性能：铁相固溶体的引入提高了材料的耐腐蚀能力，特别适用于海洋工程。

2、表面稳定性好、不起粉：形成高碱度硅酸钙，表面质量优异。

3、钢筋保护性能优越：水化过程中对钢筋形成钝化膜，保护钢筋不锈蚀，安全性好。

4、微膨胀性能稳定：尺寸稳定性好，有效减少开裂风险。

四、适用范围

1、配制早强、高强、高抗渗、高抗侵蚀的混凝土

2、水泥类制品、混凝土预制构件、UHPC制品、GRC制品、海洋工程制品

3、快速修补砂浆、灌浆料、注浆料、锚固砂浆、外墙保温砂浆等

五、使用注意事项

凝结时间随环境温度变化，材料到货后首次使用前建议进行凝结时间测试，全部作业完成时间不得超过初凝时间，初凝后禁止振动、搅拌等施工操作，制品终凝后应进行养护，养护龄期不少于7天。

结语

硫铝铁系低碳胶凝材料源于“大宗工业固废协同互补-定向矿化-两级跃迁制备硫铝铁系绿色工程材料技术体系”，已发布10多项相关标准，授权国际/国家发明专利100余件，5项成果被鉴定为国际领先或国际先进水平，获教育部技术发明二等奖、中国循环经济协会科学技术一等奖等多项奖励。该产品的推广应用，将为绿色低碳高质量发展先行区建设提供有力支撑。
